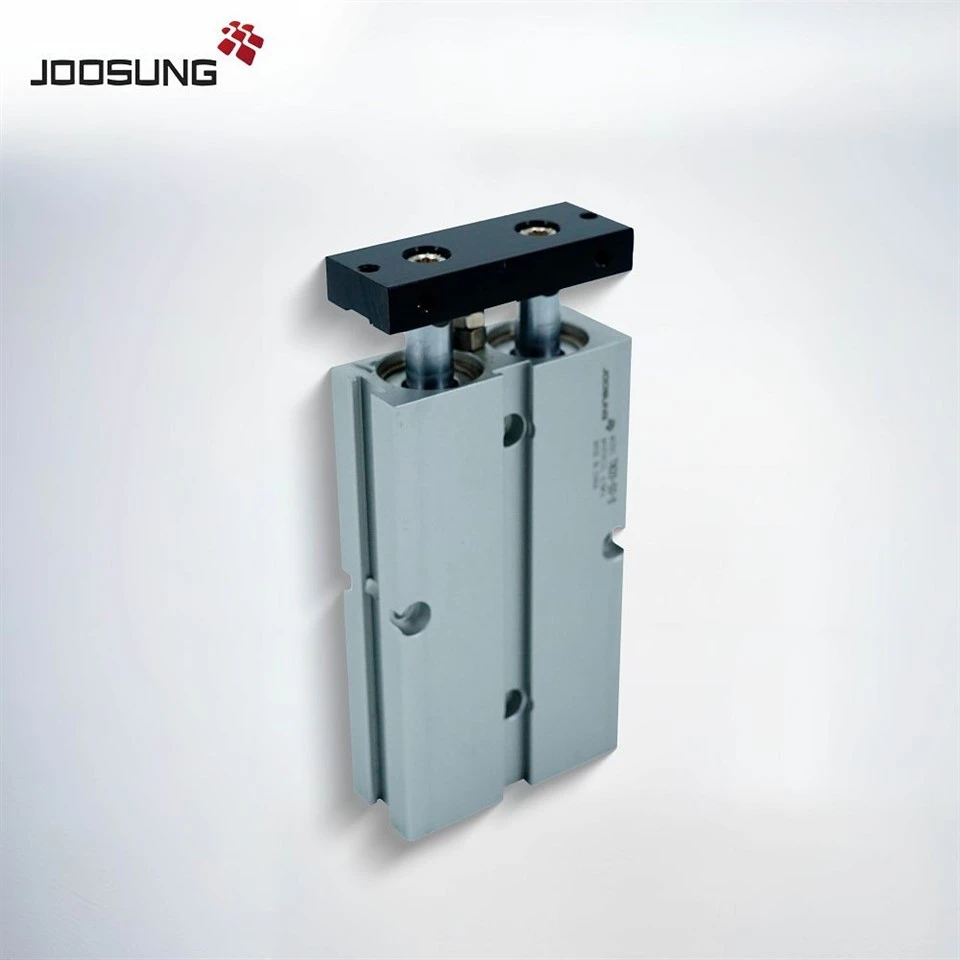

.Seria TNjest kompaktowym,Blokowy cylinder pneumatycznyZbudowany w wersji standardowych SMC MGPM w Airtac/Tajwan (AT/DC). Jego monolityczne aluminiowe korpus jest zoptymalizowany pod kątem wysokiej sztywności i minimalnego profilu, dzięki czemu idealnie nadaje się do instalacji w systemach automatyzacji ograniczonych kosmicznie.
TN integruje rowki amortyzacji gazowej i magnetycznej przełączników bezpośrednio do ciała, aby ułatwić adaptację i niezawodną wydajność. Jest stosowany w konfiguracjach automatyzacji o dużej gęstości, takich jak etykietowanie, montaż narzędzi krawędzi i precyzyjne systemy wybierania.
|
Jak zamówić cylinder pneumatyczny serii TN |
|||
|
Tn |
20 |
50 |
S |
|
Model |
Rozmiar otworu |
Udar cylindrów |
Magnes |
|
TN: Cylinder podwójny (typ podwójnego działania) |
10 16 20 25 32 |
S: Z magnesem |
|
PotrzebujeWysoko wydajny kompaktowy siłownikdla systemów krytycznych kosmicznych?
.Cylinder pneumatyczny w stylu blokowym TNOferuje wytrzymały niskoprofilowy design, wbudowane amortyzację i bezpośrednią integrację czujników dla mądrzejszej automatyzacji.
Skontaktuj się z nami terazW przypadku technicznych arkuszy danych, plików CAD i dostosowanej wyceny!
|
Specyfikacja: |
|||||
|
Rozmiar otworu: |
10 |
16 |
20 |
25 |
32 |
|
Typ działania: |
Podwójne aktorstwo |
||||
|
Płyn: |
Powietrze (do filtrowania przez 40 μm elementu filtra) |
||||
|
Presja robocza: |
0,2 ~ 1,0 MPa |
0,15 ~ 1,0 MPa |
|||
|
Presja dowodowa: |
1,5 MPA (215ssi) |
||||
|
Temperatura (stopień): |
-20~70 |
||||
|
Rang prędkości (MM/S): |
30~500 |
||||
|
Regulowany skok (MM): |
-5~0 |
||||
|
Typ poduszki: |
Zderzak |
||||
|
Tolerancja nie rotacyjna: |
± 0,4 stopnia |
± 0,3 stopnia |
|||
|
Rozmiar portu: |
M5X0.8 |
PT1/8 |
|||
|
Model serii |
Dostępne modele |
|
TN10 Szereg |
TN10-10S, TN10-20S, TN10-30S, TN10-40S, TN10-50S, TN10-60S, TN10-70S, TN10-80S, TN10-90S, TN10-100S |
|
TN16 Szereg |
TN16-10S, TN16-20S, TN16-30S, TN16-40S, TN16-50S, TN16-60S, TN16-70S, TN16-80S, TN16-90S, TN16-100S, TN16-125S, TN16-150S, TN16-175s |
|
Seria TN20 |
TN20-10S, TN20-20S, TN20-30S, TN20-40S, TN20-50S, TN20-60S, TN20-70S, TN20-80S, TN20-90S, TN20-100S, TN20-125S, TN20-150S, TN20-175SS |
|
Seria TN25 |
TN25-10S, TN25-20S, TN25-30S, TN25-40S, TN25-50S, TN25-60S, TN25-70S, TN25-80S, TN25-90S, TN25-100S, TN25-125S, TN25-150S, TN25-175s |
|
Seria TN32 |
TN32-10S, TN32-20S, TN32-30S, TN32-40S, TN32-50S, TN32-60S, TN32-70S, TN32-80S, TN32-90S, TN32-100S, TN32-125S, TN32-150S, TN32-175s |
