Co to jest pneumatyczny zawór elektromagnetyczny? Co to jestPneumatyczny zawór elektromagnetyczny
Pneumatyczny zawór elektromagnetyczny jest urządzeniem przemysłowym sterowanym elektromagnetycznie, co jest szczególnie powszechne w sterowaniu maszynami przemysłowymi i zaworach przemysłowych. Może kontrolować kierunek, natężenie przepływu, prędkość i inne parametry medium, uzyskując w ten sposób kontrolę nad otwieraniem i zamykaniem zaworu. Zawory elektromagnetyczne można łączyć z różnymi obwodami, aby osiągnąć oczekiwaną kontrolę, a także mogą zapewnić dokładność i elastyczność sterowania.
Zawór elektromagnetyczny jest podstawowym elementem automatyki służącym do sterowania przepływami cieczy i należy do siłownika. Nie ogranicza się do układów hydraulicznych i pneumatycznych. Zawory elektromagnetyczne służą do sterowania kierunkiem przepływu hydraulicznego. Sprzęt mechaniczny w fabrykach jest zwykle sterowany stalą hydrauliczną, dlatego stosuje się zawory elektromagnetyczne.
Wewnątrz zaworu elektromagnetycznego znajduje się uszczelniona wnęka z otworami przelotowymi w różnych miejscach. Każdy otwór przelotowy prowadzi do innej rury olejowej. Pośrodku wnęki znajduje się zawór, a po obu stronach znajdują się dwa elektromagnesy. Kiedy cewka elektromagnetyczna po jednej stronie zostanie zasilona, korpus zaworu będzie przyciągany w tę stronę. Kontrolując ruch korpusu zaworu, różne otwory wylotowe oleju będą zablokowane lub wyciekają, podczas gdy otwór wlotowy oleju będzie zawsze otwarty. Dlatego olej hydrauliczny dostanie się do różnych rur odprowadzających olej, a następnie tłok olejowy będzie napędzał tłoczysko pod ciśnieniem oleju. W ten sposób ruch mechaniczny jest kontrolowany poprzez regulację prądu elektromagnesu.

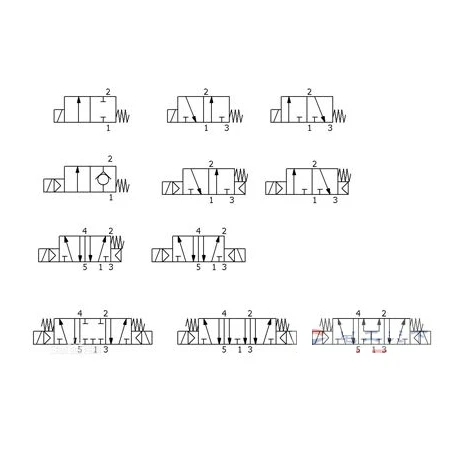

Symbol elektryczny zaworu elektromagnetycznego
Jak pokazano na rysunku
Symbol zaworu elektromagnetycznego odnosi się do schematu opisującego funkcję zaworu elektromagnetycznego. Zwykle stosuje się go przy projektowaniu układów pneumatycznych i identyfikacji produktów, aby pomóc projektantom układów pneumatycznych i użytkownikom zaworów elektromagnetycznych zrozumieć funkcje produktu.
Podczas procesu projektowania często konieczne jest odniesienie się do schematu dróg oddechowych. Różne zawory elektromagnetyczne są przekształcane w odpowiadające im symbole pneumatyczne i pojawiają się na rysunkach. Ta metoda reprezentacji jest znana jako symbol zaworu elektromagnetycznego.
Wspomniany wcześniej „----sposób” zależy od tego, ile stanów roboczych ma zawór. Można powiedzieć, że jest to ---- sposób. Jeśli istnieją symbole elementów pneumatycznych, będzie to łatwiejsze do zrozumienia. Liczba kwadratów (ze strzałkami lub liniami T w środku) reprezentujących korpus zaworu na symbolu to cyfra.
„------- pozycja” na końcu oznacza liczbę punktów na jednym z kwadratów (punkty, w których przecinają się linia strzałki i linia T), czyli pozycja -------.
Znaczenie symbolu graficznego elektrozaworu:
1. Użyj ramek do wskazania pozycji roboczej zaworu. Liczba pól wskazuje liczbę „pozycji”.
2. Strzałki w ramce wskazują, że obieg oleju jest podłączony, ale kierunek strzałek niekoniecznie odzwierciedla rzeczywisty kierunek przepływu cieczy.
3. Symbole „┻” lub „┳” w ramce wskazują, że ścieżka jest zablokowana.
4. Liczba interfejsów podłączonych na zewnątrz skrzynki wskazuje liczbę „połączeń”.
5. Ogólnie rzecz biorąc, wlot oleju/wlot powietrza, w którym zawór jest podłączony do przewodu doprowadzającego olej lub przewodu powietrza układu, jest oznaczony literą p. Port powrotny oleju/powietrza powrotnego, w którym zawór jest podłączony do obwodu powrotnego oleju/powietrza systemu, jest oznaczony jako t (czasami o). Port olejowy/powietrzny łączący zawór z siłownikiem jest oznaczony literami a, b itd. Czasami litera „l” jest używana w symbolach graficznych do przedstawienia otworu wycieku oleju.
6. Wszystkie rozdzielacze mają dwa lub więcej położeń roboczych, z których jedno jest położeniem normalnym, czyli położeniem, w którym rdzeń zaworu nie jest poddawany działaniu siły roboczej.
Mediana w symbolu graficznym to normalne położenie trzycyfrowego-zaworu. Zawór dwu-położeniowy wykorzystujący sprężynę resetującą przyjmuje stan przejścia w skrzynce blisko sprężyny jako jego normalne położenie. Podczas rysowania schematu instalacji obieg oleju/gazu powinien być zasadniczo podłączony do normalnego położenia rozdzielacza.
Metody reprezentacji symboli zaworów elektromagnetycznych w różnych gałęziach przemysłu:
1. Przemysł przetwórczy
Na schemacie (schemat PID) z punktami kontrolnymi w przemyśle procesowym symbol graficzny elektrozaworu pokazano na rysunku 1.
Rysunek 1 przedstawia symbol zaworu elektromagnetycznego na schemacie PID
2. Przemysł maszynowy
W przemyśle mechanicznym lub w pneumatycznych i hydraulicznych układach przeniesienia napędu w mechatronice stosowane symbole graficzne przedstawiono na rysunku 2, będącym schematycznym diagramem symboli graficznych dwu-trójdrożnego-zaworu elektromagnetycznego rozmieszczonych pionowo i w lewo-prawo.
Rysunek 2 Schemat ideowy symbolu graficznego elektrozaworu
Uwaga: Górne i dolne pola nie są dwiema oddzielnymi wnękami, lecz odpowiednio przedstawiają stany, gdy urządzenie jest włączone i gdy nie jest włączone. Górne pole (lewe pole) wskazuje kierunek i port przepływu płynu przy włączonym zasilaniu, natomiast dolne pole (prawe pole) wskazuje kierunek i port przepływu płynu, gdy urządzenie nie jest włączone.
Ta metoda rysowania-z dwoma stanami przedstawia połączenie rurociągu bez prądu, czyli w ramce poniżej (ramka po prawej).
Liczby 1, 2 i 3 na rysunku oznaczono przy użyciu zarówno krajowej, jak i międzynarodowej powszechnej notacji numerycznej, a także notacji alfabetycznej.
Oznaczenia szczegółowe: Wlot powietrza to 1 lub P, otwór wylotowy to 5 lub R, króciec wylotowy to 3 lub S, króciec roboczy to 2 lub A, a otwór roboczy to 4 lub B. Istnieją również 12, 14, 82 i 84 porty, które należą do części wiodącej.
Pola w symbolu przedstawiają położenie robocze elektrozaworu. Liczba pól wskazuje liczbę „pozycji”. Strzałki w ramce wskazują, że płyn jest w stanie połączonym, ale kierunek strzałek niekoniecznie odzwierciedla rzeczywisty kierunek płynu.
Symbol w kształcie litery T- w polu wskazuje, że ścieżka jest zablokowana. Liczba interfejsów podłączonych na zewnątrz skrzynki wskazuje liczbę „połączeń”.
Powszechnie wspomniane określenia „dwu-dwa-drogowe”, „dwu-trzyosobowe-drogowe”, „dwu-czteroosobowe-drogowe” i „dwu-pięcioosobowe-drogowe” wywodzą się z powyższego.
Wszystkie rozdzielacze mają dwa lub więcej położeń roboczych, z których jedno jest położeniem normalnym, to znaczy położeniem, w którym grzyb zaworu nie jest poddawany działaniu siły roboczej. Środkowa pozycja w symbolu graficznym zaworu elektromagnetycznego jest normalną pozycją zaworu trójpozycyjnego.-
